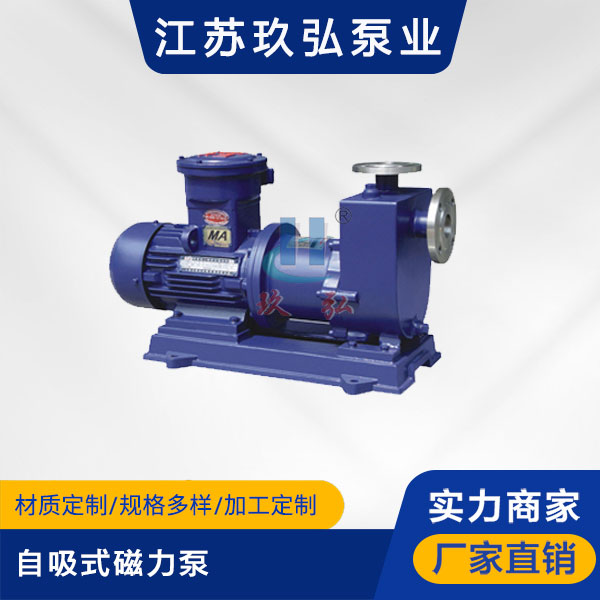

ZCQ型自吸式磁力泵

ZCQ型自吸式磁力驅動泵(以下簡稱自吸泵)該泵以靜密封取代動密封，使泵的過流部件處於完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均（jun1）采用了耐腐蝕的不鏽鋼、鋼玉陶瓷、四氟石墨等材料製造，既有CQ型磁力驅動泵的功能，又集皂吸於一身，不需底閥和引灌水，自吸高度4米。

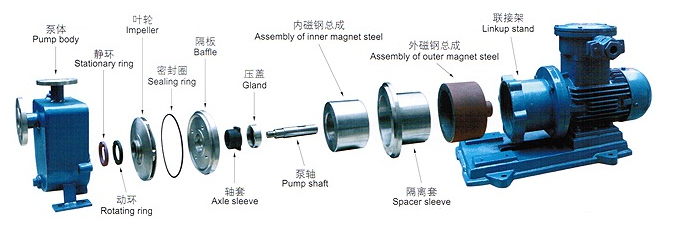

ZCQ 型自吸式磁力泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖一。泵啟動後，在離心力的作用下，吸水 室中的剩餘液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回 泵內，經過多次循環，進液管道中的空氣被排淨，使泵內形成一定的真空度，達到自吸的作用。

安裝使用：

1、開箱後檢查泵銘牌，校對自吸泵產品主要參數是否與使用要求相符。

2、自吸泵應水平安裝，泵體不得承受管路重量。

3、泵與管路應保持良好的密封。

4、泵使用前應進行檢查、電機風葉轉動要靈活、無止住及異聲現象，各緊固體要牢固。

5、擰開泵上方的加水螺栓，加入儲液水少於泵體容積的三分這二，旋緊螺栓。

6、接上電源試轉一下，從電機端看，運轉是否與泵轉向標記一致。

7、泵停止工作前，先關閉排出閥門，再關閉電源，最後關閉吸入管閥門。

注意事項：

1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電後再啟動時所造成時空載運轉。

2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

3、泵在使用中環境溫度應小於40℃，電機溫升不得超過75℃。

4、被輸送的介質及其溫度應在泵材允許範圍內（詳見附表）。金屬泵的使用溫度＜100℃，被輸送的介質比重≤1.3；介質比重＜1.3時，將影響技術性能。

5、對於輸送液為易沉澱結晶的介質，使用後應及時清洗，排淨泵內積液。

6、自吸泵運行500小時後，應拆檢軸承和端麵動環的磨損情況，若軸承和軸套的間隙大於0.5 ～1mm，葉輪軸向竄動0.5～2mm時，應更換軸承和軸向動環。

使用注意事項：

1、泵使用前應進行檢查、電機風葉轉動要靈活、無卡住及異聲現象，各緊固件要牢固。

2、擰開泵上方的加水螺栓，加入儲液水不少於泵體容積的三分之二，旋緊螺栓。

3、接上電源試轉一下，從電機端看，運轉是否與果轉向標記一致。

4、泵停止工作前，先關閉排出閥門，再關閉電源，最後關閉吸入管閥門。

該自吸泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用於石油、化工、製藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。
