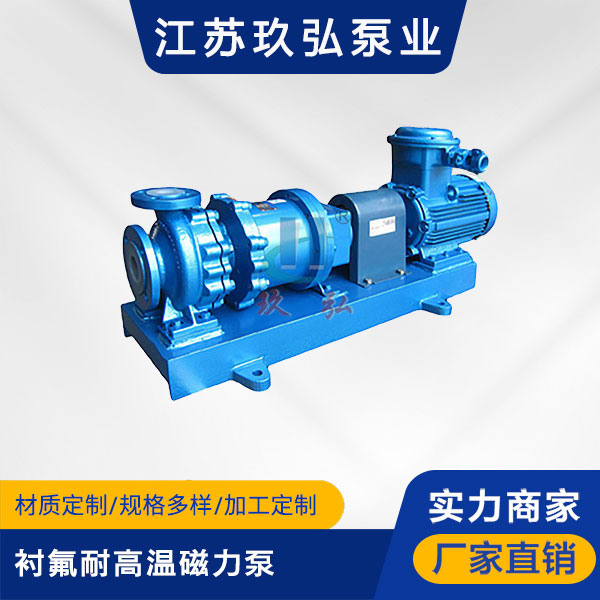

HCGF襯氟耐高溫耐顆粒磁力泵

HCGF無泄漏襯氟高溫磁力泵（簡稱：襯氟磁力泵）是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵，也就是電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，過流部件全部采用氟塑料製造，可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質，隔離套采用特殊材料製造具有高強度的力學性能，消除了磁力泵存在的磁渦流現象，由於介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，而設計的全密封、無泄漏、無汙染、耐強酸、高效節能的新型無泄漏耐酸泵，性能達到國際標準、可替代價格昂貴不鏽鋼，特殊合金材料、進口的化工泵。

產品設計

•單級、氟塑料內襯的、磁力驅動化工離心泵。

•尺寸和性能參數符合EN22858/ISO2858/ISO5199。

•重載型的水平設計、無密封、無漩渦電流。

可選擇

•直連式設計HCGF

•聯軸式設計HICGF

•直連式自吸式設計HCZGF

•聯軸式自吸式設計HICZGF

產品用途：用於化工、醫藥、石油化工、水處理、紙漿和金屬加工以及垃圾處理/再循環行業輸送腐蝕性的、有危害的、被汙染的或潔淨的介質。

HCGF係列被認為：

•適用於困難的操作條件下的介質

•不鏽鋼不足以抵抗其腐蝕的介質

•用於替代昂貴的稀有金屬（哈氏全合金，蒙乃爾、鉭等）製成的泵

•用於含有大量固體、有結晶的、有毒的、高溫的介質或其他有毒害性的介質

性能範圍：設計壓力：1.6Mpa、流量：2-500m3/h、揚程：12-125m、功率：1.1-55kw

適用溫度：-20～180℃；

選裝配件：溫度監控裝置，防空運轉裝置，泄漏監控裝置；

製造要求

一般技術要求

1. 零件去除氧化皮。

2. 零件加工表麵上，不應有劃痕、擦傷等損傷零件表麵的缺陷。

3. 去除毛刺飛邊。

熱處理要求

1. 經調質處理，HRC50～55。

2. 零件進行高頻淬火，350～370[表情]回火，HRC40～45。

3. 滲碳深度0.3mm。

4. 進行高溫時效處理。

公差要求

1. 未注形狀公差應符合GB1184-80的要求。

2. 未注長度尺寸允許偏差±0.5mm。

3. 鑄件公差帶對稱於毛坯鑄件基本尺寸配置。

零件棱角

1. 未注圓角半徑R5。

2. 未注倒角均為2×45°。

3. 銳角/尖角/銳邊倒鈍。

裝配要求

1.各密封件裝配前必須浸透油。

2.裝配滾動軸承允許采用機油加熱進行熱裝，油的溫度不得超過100°C。

3.齒輪裝配後，齒麵的接觸斑點和側隙應符合GB10095和GB11365的規定。

4.裝配液壓係統時允許使用密封填料或密封膠，但應防止進入係統中。

5.進入裝配的零件及部件（包括外購件、外協件），均必須具有檢驗部門的合格證方能進行裝配。

6.零件在裝配前必須清理和清洗幹淨，不得有毛刺、飛邊、氧化皮、鏽蝕、切屑、油汙、著色劑和灰塵等。

7.裝配前應對零、部件的主要配合尺寸，特別是過盈配合尺寸及相關精度進行複查。

8.裝配過程中零件不允許磕、碰、劃傷和鏽蝕。

9.螺釘、螺栓和螺母緊固時，嚴禁打擊或使用不合適的旋具和扳手。緊固後螺釘槽、螺母和螺釘、螺栓頭部不得損壞。

10.規定擰緊力矩要求的緊固件，必須采用力矩扳手，並按規定的擰緊力矩緊固。

11.同一零件用多件螺釘（螺栓）緊固時，各螺釘（螺栓）需交叉、對稱、逐步、均勻擰緊。

12.圓錐銷裝配時應與孔應進行塗色檢查，其接觸率不應小於配合長度的60%，並應均勻分布。

13.平鍵與軸上鍵槽兩側麵應均勻接觸，其配合麵不得有間隙。

14.花鍵裝配同時接觸的齒麵數不少於2/3，接觸率在鍵齒的長度和高度方向不得低於50%。

15.滑動配合的平鍵（或花鍵）裝配後，相配件移動自如，不得有鬆緊不均現象。

16.粘接後應清除流出的多餘粘接劑。

17.軸承外圈與開式軸承座及軸承蓋的半圓孔不準有卡住現象。

18.軸承外圈與開式軸承座及軸承蓋的半圓孔應接觸良好，用塗色檢查時，與軸承座在對稱於中心線120°、與軸承蓋在對稱於中心線90°的範圍內應均勻接觸。在上述範圍內用塞尺檢查時，0.03mm的塞尺不得塞入外圈寬度的1/3。

19.軸承外圈裝配後與定位端軸承蓋端麵應接觸均勻。

20.滾動軸承裝好後用手轉動應靈活、平穩。

21.上下軸瓦的結合麵要緊密貼和，用0.05mm塞尺檢查不入。

22.用定位銷固定軸瓦時，應在保證瓦口麵和端麵與相關軸承孔的開合麵和端麵包持平齊狀態下鑽鉸、配銷。銷打入後不得鬆動。

23.球麵軸承的軸承體與軸承座應均勻接觸，用塗色法檢查，其接觸不應小於70%。

24.合金軸承襯表麵成黃色時不準使用，在規定的接觸角內不準有離核現象，在接觸角外的離核麵積不得大於非接觸區總麵積的10%。

25.齒輪（蝸輪）基準端麵與軸肩（或定位套端麵）應貼合，用0.05mm塞尺檢查不入。並應保證齒輪基準端麵與軸線的垂直度要求。

26.齒輪箱與蓋的結合麵應接觸良好。

27.組裝前嚴格檢查並清除零件加工時殘留的銳角、毛刺和異物。保證密封件裝入時不被擦傷。

產品優點： 1.HCGF無泄漏襯氟高溫磁力泵是我公司自行研發設計全密封、無泄漏、無汙染、耐強酸的新型工業用泵； 2.泵體采用鑄鐵內襯氟塑料（PTFE、FEP、PFA）整體燒結壓製而成，內轉子、泵蓋、葉輪、隔離套等過流部件采用金屬嵌件外包氟塑料（PTFE、FEP、PFA）整體燒結壓製而成； 3．泵軸采用CR13外包氟塑料（PTFE、FEP、PFA）整體燒結壓製而成，不會出現傳統磁力泵泵軸斷裂的問題； 4.氟塑料（PTFE、FEP、PFA）是當今世界最優秀耐腐蝕材料（俗稱：塑料王），可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損； 5.磁鐵選用新型永磁體，具有良好的磁性，耐高溫，不退磁； 6.軸套、滑動軸承采用高耐磨的碳化矽（SSIC）、碳纖等材料，並設置了潤滑槽，有效地保證泵的使用壽命； 7.密封采用封閉式靜密封，徹底解決了介質泄漏。 8.無需獨立潤滑和冷卻水，降低了能耗。 9.直聯後拉式設計，無需拆卸管道，維修方便。 10.臥式安裝，結構緊湊、占地麵積小，振動小，噪音低，運行特別平穩； 11.由聯軸器傳動變成同步拖動，不存在接觸和摩擦。功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響；
