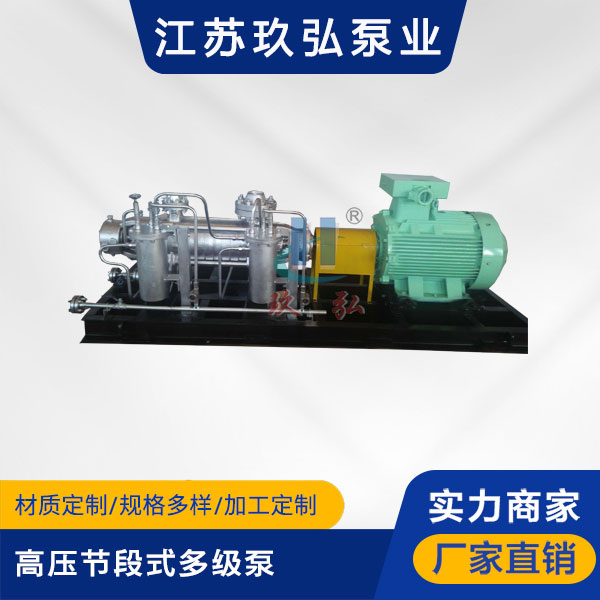

MC高壓節段式多級泵

MC泵是臥式多級離心泵，為徑向剖分、節段式結構。主要適用於輸送清潔或稍有汙染的液體；低溫或高溫液體。一般應用於供水裝置、熱電廠、管線加壓及製冷工程等場合。當輸送介質的壓力較高時，應考慮介質的工作溫度和泵所用的材料。 流量 ~ 1000 m3 /h 揚程 ~ 1600 m 溫度 -80~+180 0C 壓力 ~150 bar

特征及優點

1、殼體支撐

在大規格和高溫條件下，可以采用中心支撐。

2.管口

大的入口口徑可以優化進口的流動狀態

通過降低流道中的流速達到降低噪音等級

允許更高的力和力矩

3.葉輪

模塊化水力，使泵在更大運行區域內都具有更高的效率

首級更低的必需汽蝕餘量（NPSHR）， 有些規格的泵可以選擇首級雙吸葉輪

4.軸

剛性軸設計使臨界轉速高於運行轉速，軸撓度極小，

磨損區域受到保護

5.口環

在使用期內維持高效率

低維護成本，高可靠性和短停機時間

6.軸向推力平衡係統和軸承

平衡鼓加軸向推力軸承的設計，使泵即使在極端運行工況下，仍能維持長使用壽命，

在頻繁啟停運行時，可以選用平衡盤加推力保護裝置，

滑動徑向軸承為可選設

7.O型圈

殼體由受限製的O型圈密封，因此，殼體密封不受溫度迅速變化和高壓的影響。

8.密封箱體

冷卻充分

易於安裝的水冷腔結構

MC型多級離心泵每一規格的零部件設計成通用的標準尺寸，這樣可減少庫存備件的數量。 中段殼體：中段間用O形密封圈密封並在中段的外部用螺栓將它們聯接在一起。 入口段和出口段：入口段和出口段通常采用腳支撐。 當輸送液體溫度t＞150℃時，MC80以上規格的泵為中心支撐。 當t＞110℃時，MC150以上規格的泵為中心支撐。 進、出口管的位置：通常情況下出口管的方位是向上的，進口管的方位是向又的（從驅動端方向看）。 進出口管的位置可任意變換並允許在客體上設置其它用途的出液管。 水力模型與軸向力平衡：每一種規格有二套不同的葉輪/導葉（水力模型）。因而高效率區大。可更換的口環在葉輪與殼體間起著密封作用，每一級葉輪產生的軸向力由水力平衡裝置平衡。如采用平衡鼓裝置平衡軸向力，殘餘軸向力由軸承承受。 軸承與潤滑：泵采用稀油潤滑。 軸封：填料密封或機械密封。

口環間隙	MB50/80	材質
（新件）直徑最小間隙	0.3	鑄鐵
	0.45	不鏽鋼
（磨損件）直徑最大間隙	0.6	鑄鐵
	0.9	不鏽鋼

MC高壓多級泵的應用

1.固態有機燃料燃燒電站鍋爐給水泵

用於生物質燃燒發電工廠應用的鍋爐給水泵一般為小型/中型節段式泵。如有需要，也可采用水平剖分多相泵。泵尺寸和設計壓力主要取決於電廠的類型和輸出。

2.固態城市或工業廢物燃料燃燒電站鍋爐給水泵

用於生物質燃燒發電工廠應用的鍋爐給水泵一般為小型/中型節段式泵。如有需要，也可采用水平剖分多相泵。泵尺寸和設計壓力主要取決於發電廠的類型和輸出。

3.燃氣電站給水泵

給水泵用於將給水從除氧器通過HP加熱器泵送到鍋爐。FWP的重要特征是其差別迥異的揚程。在各種規模的燃氣聯合循環發電廠中，FWP會采用臥式節段式泵；偶爾也會采用筒袋泵或水平剖分泵。

4.適用於二元循環地熱發電廠有機朗肯或卡林那循環的鹽水回注泵

鹽水回注泵用於將低焓廢棄鹽水回注到地熱田以更新可用資源。

5.適用於幹燥岩石增強型地熱係統(EGS)的鹽水回注泵

鹽水回注泵用於將低焓廢棄鹽水回注到地熱田以更新可用資源。

6.適用於閃蒸/二元循環地熱發電廠的鹽水回注泵

鹽水回注泵用於將低焓廢棄鹽水回注到地熱田以更新可用資源。

7.適用於閃蒸蒸汽地熱發電廠的鹽水回注泵

鹽水回注泵用於將低焓廢棄鹽水回注到地熱田以更新可用資源。

8.液態或氣態有機燃料燃燒電站鍋爐給水

用於生物質發電廠應用的鍋爐給水泵一般為小型/中型節段式泵。如有需要，也可采用水平剖分多相泵。泵尺寸和設計壓力主要取決於電廠的類型和輸出。

9.用於不帶蓄熱器的槽式太陽能電站的給水泵

給水泵用於將給水從除氧器通過HP加熱器泵送到太陽能蒸汽發生器。給水泵的主要特征是具有差別迥異的揚程。給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。

10.用於帶有熔鹽和蓄熱器的定日鏡中央塔的給水泵

給水泵用於將給水從除氧器通過HP加熱器泵送到太陽能蒸汽發生器。給水泵的主要特征是具有差別迥異的揚程。給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。

11.用於帶有熔鹽蓄熱器的槽式太陽能電站的給水泵

給水泵用於將給水從除氧器通過HP加熱器泵送到太陽能蒸汽發生器。給水泵的主要特征是具有差別迥異的揚程。給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。

12.用於帶有直接蒸汽發生器(DSG)的定日鏡中央塔的給水泵

給水泵用於將給水從除氧器通過HP加熱器泵送到太陽能蒸汽發生器。給水泵的主要特征是具有差別迥異的揚程。給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。

13.用於混合集成太陽能聯合循環(ISCC)電廠的給水泵

給水泵(FWP)用於將給水從除氧器通過HP加熱器泵送到太陽能蒸汽發生器。給水泵的主要特征是具有差別迥異的揚程。給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。

14.用於線性菲涅耳太陽能電站的給水泵

給水泵(FWP)用於將給水從除氧器通過HP加熱器泵送到太陽能蒸汽發生器。給水泵的主要特征是具有差別迥異的揚程。給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。
