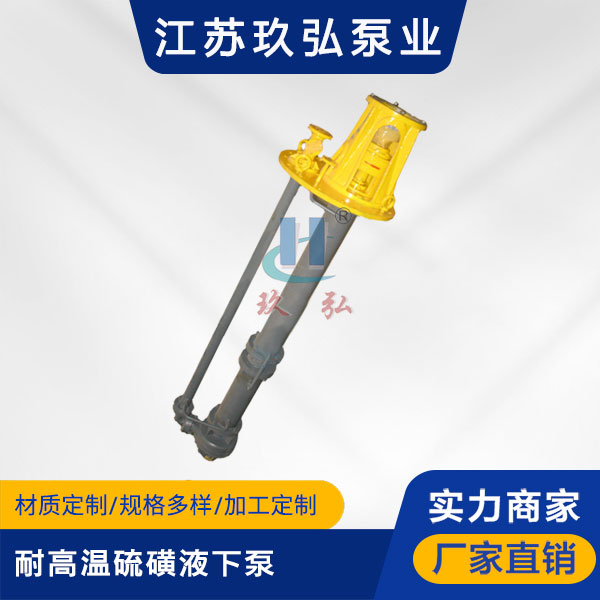

LHY耐高溫硫磺液下泵

LHY耐高溫硫磺液下泵適用於各種規模的硫磺製酸工藝流程中輸送130-158度的液體硫磺。也適用於其他需要小流量，高揚程的化工流程。LHY液硫泵由於揚程特高，流量特小，比轉數特低，已不可能用離心泵的型式來達到性能要求，用旋渦泵則在運轉過程中性能不穩定，故采用全新的技術進行不力設計，具有普通離心泵，旋渦泵所不具備的特殊優點。液硫泵泵流量在很大範圍內變化時，泵的揚程始終保持不變。這一特點特別適用於要求泵具有自調特性的化工流程。

LHY耐高溫硫磺液下泵其他說明

硫磺製酸是我國硫酸工業的重要發展方向之一，小流量，高揚程的液硫泵是硫磺製酸的關鍵裝備，為了適應這一形勢發展的需要，在有關設計院所，大專院校專家及本廠職工的共同努力下，我們開發出LHY係列立式液硫泵。

 LHY保溫液硫泵結構簡單，維護方便，運行平穩，性能穩定。

本係列泵在輸送液體硫磺時，采用1Cr18Ni9Ti材料製造，當使用於其它化工流程時，可用下述材料製造：

　　　　 304（0Cr18Ni9） 316（0Cr18Ni12Mo2）

　　　　 1Cr18Ni12Mo2Ti 316L（00Cr18Ni12Mo2）

　　　　 CW-2（CD4MCU） J-1（UB-6）

　　　　 20Cb3 Mouel HastelloyB，C lewmet-55

本泵在輸送液體硫磺及其它易燃介質時，一般采用YB係列防爆電機，亦可根據用戶要求選配其它類型的電機。

性能範圍：

　　　　 流量：0.2-10m3/h

　　　　 揚程：40-120m

　　　　 轉速：2900r/min

　　　　 適用溫度範圍：t<=200度，如采用特殊的製造技術，適用溫度可提高到550度。

LHY耐高溫硫磺液下泵結構特點 1.本係列泵是一種立式保溫液下泵。泵的出液管從泵體，前泵蓋均設有蒸汽或導熱油保溫夾套。 2.本係列泵主要由泵體，葉輪，前泵蓋，泵軸，彎管，出液管，中間接管，底板及軸承箱，電機座等零部件組成。 3.本係列泵的葉輪為星形結構。其結構簡單，製造方便。葉輪開平衡孔以平衡軸向力，軸向力基本上可以認為完全平衡掉，為泵的運轉有很大的好處。 4.本係列從電機端看為逆時針旋轉達。 5.本係列泵安裝尺寸可以根據客戶的使用要求定做。

型號	出口直徑 （mm）	流量 （m3/h）	揚程 （m）	功率		液下長度 （mm）
				軸功率	電機功率
LHY25-16	25	3.6	16	0.713	2.2	500至2500
LHY25-16A	25	3.27	13	0.713	1.5
LHY25-25	25	3.6	25	1.16	3
LHY25-25A	25	3.27	20	1.16	3
LHY25-41	25	3.6	41	2.51	5.5
LHY25-41A	25	3.27	33	2.51	4
LHY40-16	32	7.2	16	0.78	2.2
LHY40-16A	32	6.55	13	0.78	2.2
LHY40-26	32	7.2	26	1.45	3
LHY40-26A	32	6.55	21	1.45	3
LHY40-40	32	7.2	40	2.53	5.5
LHY40-40A	32	6.55	32	2.53	5.5
LHY50-16	40	14.4	16	1.18	3
LHY50-16A	40	13.1	13	1.18	3
LHY50-25	40	14.4	25	1.96	4
LHY50-25A	40	13.1	20	1.96	4
LHY50-40	40	14.4	40	3.73	7.5
LHY50-40A	40	13.1	33	3.73	7.5
LHY65-16	50	28.8	16	2.16	5.5
LHY65-16A	50	26.2	13	2.16	4
LHY65-25	50	28.8	25	3.56	7.5
LHY65-25A	50	26.2	21	3.56	7.5
LHY65-40	50	28.8	40	6.04	15
LHY65-40A	50	26.2	33	6.04	15
LHY80-15	65	54	15	3.34	7.5
LHY80-15A	65	49.1	12	3.34	7.5
LHY80-24	65	54	24	5.43	11
LHY80-24A	65	49.1	20	5.43	11
LHY80-38	65	54	38	9.64	22
LHY80-38A	65	49.1	31	9.64	18.5
LHY100-23	80	100.8	23	9.25	18.5
LHY100-23A	80	91.8	18	9.25	18.5
LHY100-37	80	100.8	37	14.73	30
LHY100-37A	80	91.8	31	14.73	30
