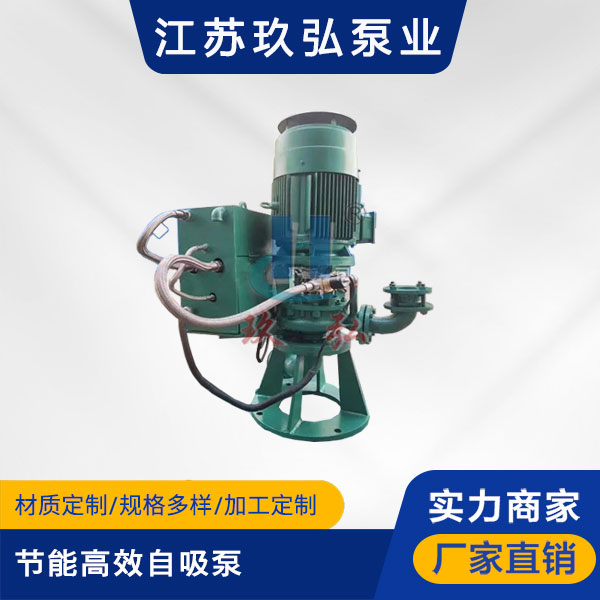

GLB高效節能自控自吸泵

GLB係列高效節能自吸泵是長軸液下泵、立式長軸泵、潛汙泵、普通自吸泵及臥式離心泵的理想替代產品，該產品廣泛適用於鋼鐵、化工、石油、電力、冶金、環保、建築、汙水處理、製藥、自來水等區域，因獨特的葉輪結構和無需引流的自吸功能，可輸送各種濃度的酸、堿、鹽、汙水及汙水等介質，並根據用戶不同的介質及工況要求進行特殊材質設計、生產、製造。

高效節能自吸泵一般故障的排除方法

故障	原因	排除方法
電機不轉	電源不通 電機損壞	檢查電路 修複電機
水泵運轉不出液	出水管路或進水管路堵死	檢查管路或閥門
水泵不能起動	吸液池內無液體 進水管路漏氣 電路故障 冷卻水管不通	逐一檢查，針對排除
水泵振動、噪音大	水泵吸液管有堵塞現象 葉輪內吸入雜物，纏繞葉輪，使用壓力與選型壓力範圍偏差較大	檢查濾網是否完好，清理泵內雜物並調節閥門
流量、揚程達不到要求	選型誤差 長期運行後，耐磨口環磨損， 間隙過大，葉輪過度磨損或損壞	重新選型 更換口環 更換葉輪

高效自吸泵使用須知

1、泵組在安裝時應垂直安裝，確保電機及泵軸的運行平穩。

2、水泵進水管道下端必須安裝濾網，防止大的顆粒及雜質吸入水泵，纏繞或損壞葉輪。進水管道與水泵進口連接時，螺釘必須保證均勻受力，確保進液管不漏氣。

3、安裝出水管道時須裝單向閥門各一隻（用戶自備），起泵前，閥門必須關嚴，才能保證水泵的出水速度。

4、水泵啟動前應先通冷卻水管，確保機封不能幹磨，同時檢查水泵主軸是否靈活，並用點動力方式檢查水泵轉向，當確認轉向正確後方可全壓起動水泵。

5、水泵的出水管路及閥門應固定在支承架上（用戶自備）所有泵組以外的管道都必須無負載地與泵組連接，所有管道連接部位必須緊密，不漏氣，否則將影響自吸功能及流量、揚程。

6、輸送液體時，流量、揚程、吸程三項指標必須控製在選定型號所規定的範圍內，否則會導致電機電流波動，影響正常運行。

7、本泵是真空泵原理自吸，用戶在安裝時嚴禁任意擴大吸液管直徑，否則會影響吸液速度及引起電機電流過載而損壞。

8、本泵是井架式安裝。

高效自吸泵產品特點： 1、GLB係列自吸泵進出水道采用無彎道設計，有效將介質在被抽送過程中的阻力及損失降低到最小程度。由於葉輪、蝸殼采用特殊水力模型設計及結合先進的生產工藝，使該產品與普通自吸泵相比，其效率可提高20%-30%，節能效果顯著。 2、GLB係列高效節能自吸泵配套立式VI專用電機，選用進口SKF、NSK等高質量軸承，且前後端蓋均設置加油嘴，運行平穩、精度高、噪音低、壽命長。 3、GLB係列高效節能自吸泵葉輪、蝸殼、泵軸采用特種耐磨不鏽合金材料鑄造加工在葉輪與蝸殼配合處設計安裝便拆式耐磨合金口環，當泵組運行效率下降時，隻要更換耐磨合金口環，即可使泵組恢複到出廠規定的參數值，不但維護費用低，而且使用壽命正常情況下是長軸液下泵、立式長軸泵、潛汙泵的5-8倍。 4、GLB係列高效節能自吸泵密封設計采用集裝式水冷和自冷兩大係列機械密封。當水泵抽送常溫無顆粒介質時，可選用集裝自冷式機封，經久耐用，無需冷卻水配置。當水泵抽送高溫並拌有顆粒物，如金屬氧化鐵屑、砂粒等工況惡劣的汙水時，可選用集裝水冷式機械密封，介質汙水不接觸機封密封麵，確保機封密封始終處於良好運行狀態下運行，使泵組達到持久耐用的目的。 5、GLB係列高效節能自吸泵設計配套智能抽真空裝置，泵組無需加水引流，起泵後0-15秒時間即可正常出水，並可根據用戶要求配套自動控製係統，可使泵組實現就地或遠程高液位自動起泵、低液位自動停泵，達到無人值守安全、可靠運行的功效。 6、GLB係列高效節能自吸泵設計為立式井架式固定結構，結構緊湊、占地麵積小、起吊高度低，無需大型泵房和大型起吊設備進行吊裝，運行維護簡單、方便且費用低，並可根據用戶泵房空間位置及需要將泵組吸入口設計為軸向任意位置，以滿足用戶不同工況需求。

高效節能立式自吸泵型號意義

型號意義舉例

100   GLB — B3

性能參數代碼

高效節能自吸泵

泵進口口徑Dn100

材質代號  material code	型號  type	轉速  speed	流量 Q  capacity	揚程  head	配套功率  matching power	允許吸深  permissible suctioned depth	吸液口徑  diameter of inlet	出液口徑  diameter of outler	整機重量  weight
		r/min	m3/h	M	kw	≤M	MM	MM	kg
T.G.PP.BXG	16WFB-A	2900	0.75	8	0.75	2.5	16	10	75
			1.1	6.5
			1.5	5.5
T.G.PP.BXG	32WFB-A	2900	4.5	13	1.5	3	32	25	99
			6.5	10.5
			9	8
T.G.PP.BXG	40WFB-A	2900	6.5	25	4	4	40	32	140
			8.5	23
			10	21
T.G.PP.BXG	40WFB-A1	2900	13.5	18	3	4	40	32	140
			5	15
			8	13
T.G.PP.BXG	40WFB-A2	2900	10	11	2.2	4	40	32	125
			14	8
T.G.PP.BXG	50WFB-A	2900	7.5	28	5.5	5	50	40	205
			12.5	26
			15	24.5
T.G.PP.BXG	50WFB-A1	2900	10.5	20.5	3	5	50	40	170
T.G.PP.BXG	50WFB-AD	1450	5	11	1.5	4	50	40	149
			6.3	10
			7.5	9
T.G.PP.BXG	50WFB-AD1	1450	10	6	1.5	4	50	40	149
T.G.BXG	50WFB-B	2900	10	40	11	5	50	40	215
			11	38
			15	35
T.G.PP.BXG	50WFB-B1	2900	7	33	7.5	5	50	40	205
			12	31
			15	29
T.G.PP.BXG	50WFB-B2	2900	10	26.5	4	5	50	40	185
T.G.PP.BXG	50WFB-B3	2900	5	15	2.2	4	50	40	150
			6.4	14
			7.5	12.5
T.G.BXG	50WFB-C	2900	8.5	58	15	5	50	40	240
			12	56
			15	54
T.G.BXG	50WFB-C1	2900	11	46	7.5	5	50	40	215
			10	40
T.G.PP.BXG	50WFB-CD	1450	5	19	3	4	50	40	170
			6	18
			8	17
T.G.BXG	50WFB-E	2900	7.5	82	22	5	50	40	260
			12	80
			15	75
T.G.BXG	50WFB-E1	2900	12	68	18.5	5	50	40	250
			11	62
			10	55
T.G.PP.BXG	50WFB-E2	2900	3.5	26	3	4	50	40	170
T.G.PP.BXG	65WFB-A	2900	15	27	7.5	4	65	50	260
			20	26
			25	24
T.G.PP.BXG	65WFB-A1	2900	21	20	5.5	4	65	50	260
T.G.PP.BXG	65WFB-AD	1450	7	12	3	4	65	50	200
			12	11
			15	9
T.G.BXG	65WFB-B	2900	15	41	11	5	65	50	270
			25	38
			30	36
T.G.PP.BXG	65WFB-B1	2900	20	26	7.5	5	65	50	250
T.G.PP.BXG	65WFB-BD	1450	10	16	4	5	65	50	230
			12	14
			15	13
T.G.BXG	65WFB-C	2900	15	58	18.5	5	65	50	280
			25	56
			30	52
T.G.BXG	65WFB-C1	2900	22	45	15	5	65	50	265
T.G.PP.BXG	65WFB-C2	2900	7.5	19	4	5	65	50	240
			12.5	18
			15	17
T.G.BXG	65WFB-E	2900	15	82	30	5	65	50	450
			25	80
			30	78
T.G.BXG	65WFB-E1	2900	21	64	18.5	5	65	50	340
			20	55
T.G.PP.BXG	65WFB-E2	2900	7.5	27.5	7.5	5	65	50	280
			12.5	26
			15	24.5
T.G.BXG	65WFB-F	2900	15	127	45	5	65	50	485
			25	125
			30	123
T.G.BXG	65WFB-F1	2900	18	108	45	5	65	50	485
			21.5	95
			23.5	85
T.G.BXG	65WFB-F2	2900	7.5	38	7.5	5	65	50	270
			12.5	37
			15	36
T.G.BXG	65WFB-F3	2900	10	34	5.5	5	65	50	260
			9	30
			8	26
T.G.PP.BXG	80WFB-A	2900	30	28	11	6	80	65	380
			50	26
			60	24
			70	20
T.G.PP.BXG	80WFB-AD	2900	15	11.5	4	4	80	65	305
			25	11
			30	10.5
			38	9

材質代號  material code	型號  type	轉速  speed	流量 Q  capacity	揚程  head	配套功率  matching power	允許吸深  permissible suctioned depth	吸液口徑  diameter of inlet	出液口徑  diameter of outler	整機重量  weight
		r/min	m3/h	M	kw	≤M	MM	MM	kg
T.G.BXG	80WFB-B	2900	40	40	15	5	80	65	395
			50	38
			60	35
			65	28
T.G.PP.BXG	80WFB-BD	1450	15	15	5.5	5	80	65	340
			25	14
			30	13
			35	11
T.G.BXG	80WFB-C	2900	30	59	22	5	80	65	460
			50	55
			60	52
T.G.BXG	80WFB-C1	2900	45	46	15	5	80	65	400
			40	38
T.G.PP.BXG	80WFB-C2	2900	15	19	7.5	5	80	65	320
			25	18
			30	17
T.G.PP.BXG	80WFB-CD	1450	21	14	5.5	5	80	65	340
			25	12
T.G.BXG	80WFB-E	2900	30	84	37	5	80	65	480
			50	80
			60	76
T.G.BXG	80WFB-E1	2900	30	60	18.5	5	80	65	400
			40	50
T.G.PP.BXG	80WFB-E2	2900	15	27	11	5	80	65	380
			25	26
			30	24
T.G.PP.BXG	80WFB-E3	2900	22	22	5.5	5	80	65	300
			20	18
T.G.BXG	80WFB-F	2900	30	128	55	5	80	65	580
			50	125
			60	120
T.G.BXG	80WFB-F1	2900	26	103	45	5	80	65	530
			30	95
			40	80
T.G.BXG	80WFB-F2	2900	15	38	11	5	80	65	380
			25	36
			30	35
T.G.BXG	80WFB-F3	2900	21	34	11	5	80	65	380
			23	30
			26	26
T.G.PP.BXG	100WFB-A	2900	60	30	18.5	5	100	80	560
			100	26
			110	22
			120	20
T.G.PP.BXG	100WFB-AD	1450	30	12	7.5	5	100	80	450
			40	11
			50	10
			60	9
T.G.BXG	100WFB-B	2900	60	40	22	5	100	80	580
			80	36
			100	32
			120	28
T.G.PP.BXG	100WFB-BD	1450	30	15	11	5	100	80	520
			40	14
			50	13
			68	11
T.G.BXG	100WFB-C	2900	45	55	37	5	100	80	630
			80	48
			100	45
T.G.BXG	100WFB-C1	2900	75	40	30	5	100	80	605
			85	35
T.G.BXG	100WFB-C2	2900	40	20	11	5	100	80	520
			50	19
			60	18
T.G.BXG	100WFB-C3	2900	40	16	7.5	5	100	80	500
			45	15
T.G.BXG	100WFB-E	2900	60	87	55	5	100	80	720
			80	80
			100	75
T.G.BXG	100WFB-E1	2900	80	60	45	5	100	80	680
			100	51
T.G.PP.BXG	100WFB-E2	2900	30	26	11	5	100	80	530
			50	25
			55	24
T.G.PP.BXG	100WFB-E3	2900	62	22	11	5	100	80	530
			58	18
T.G.BXG	100WFB-F	2900	60	133	90	5	100	80	965
			80	125
			100	120
T.G.BXG	100WFB-F1	2900	80	108	75	5	100	80	820
			90	90
			100	80
T.G.BXG	100WFB-F2	2900	30	40	15	5	100	80	550
			50	38
			60	36
T.G.PP.BXG	100WFB-F3	2900	46	23	11	5	100	80	530
			43	29
			40	26
T.G.BXG	125WFB-A	2900	100	55	55	5	125	100	900
			150	50
			180	45
T.G.BXG	125WFB-A1	2900	170	40	45	5	125	100	860
			185	30
T.G.PP.BXG	125WFB-A2	2900	70	20	15	5	125	100	720
			80	19
			100	17
T.G.PP.BXG	125WFB-AD	1450	105	16	15	5	125	100	740
			110	15

材質代號  material code	型號  type	轉速  speed	流量 Q  capacity	揚程  head	配套功率  matching power	允許吸深  permissible suctioned depth	吸液口徑  diameter of inlet	出液口徑  diameter of outler	整機重量  weight
		r/min	m3/h	M	kw	≤M	MM	MM	kg
T.G.BXG	125WFB-B	2900	120	86	110	5	125	100	1150
			200	80
			240	72
T.G.BXG	125WFB-B1	2900	150	65	75	5	125	100	1005
			170	60
T.G.PP.BXG	125WFB-B2	2900	80	26	22	5	125	100	760
			100	25
			120	24
T.G.PP.BXG	125WFB-B3	2900	85	22	18.5	5	125	100	730
			90	20
T.G.BXG	125WFB-C	2900	160	132	160	5	125	100	1580
			180	125
			200	120
T.G.BXG	125WFB-C1	2900	180	108	110	5	125	100	1270
			190	93
			208	80
T.G.BXG	125WFB-C2	2900	80	40	30	5	125	100	790
			100	38
			120	36.5
T.G.PP.BXG	125WFB-C3	2900	92	23	18.5	5	125	100	750
			85	26
			80	29
T.G.BXG	125WFB-E	2900	70	52	37	5	125	100	820
			90	50
			110	48
T.G.BXG	125WFB-E1	2900	90	45	30	5	125	100	790
			95	40
T.G.BXG	125WFB-E2	2900	85	36	22	5	125	100	770
T.G.BXG	150WFB-A	2900	120	28	30	5	150	125	990
			185	26
			200	23.5
			240	22.5
T.G.BXG	150WFB-AD	1450	160	20	22	5	150	125	960
T.G.BXG	150WFB-B	2900	156	40	45	5	150	125	1060
			180	36
			225	30
T.G.BXG	150WFB-BD	1450	220	29	45	5	150	125	1080
			260	25
T.G.BXG	150WFB-B1	2900	160	34	37	5	150	125	1020
			180	29
			195	26
T.G.BXG	150WFB-BD1	1450	120	55	75	5	150	125	1205
			200	50
			240	45
T.G.BXG	150WFB-C	2900	180	45	55	5	150	125	1100
			190	38
T.G.BXG	150WFB-C1	2900	165	36	37	5	150	125	1020
T.G.BXG	200WFB-AD	1450	250	26.5	55	5	200	150	145
			400	25
			450	23.5
T.G.BXG	200WFB-AD1	1450	360	22	45	5	200	150	1375
T.G.BXG	200WFB-AD2	1450	330	19	37	5	200	150	1335
T.G.BXG	200WFB-BD	1450	240	42	75	5	200	150	1520
			350	37
			420	33.5
T.G.BXG	200WFB-BD1	1450	340	28.5	55	5	200	150	1415
T.G.BXG	200WFB-BD2	1450	310	25	45	5	200	150	1375
			380	18
			450	13
			520	10
T.G.BXG	200WFB-CD	1450	280	55	110	5	200	150	1790
			380	50
			420	45
T.G.BXG	200WFB-CD1	1450	360	45	90	5	200	150	1660
T.G.BXG	200WFB-CD2	1450	330	40	75	5	200	150	1520
			350	36
T.G.BXG	250WFB-AD	1450	300	26.5	55	5	250	200	1556
			380	25
			500	23.5
T.G.BXG	250WFB-AD1	1450	600	13	45	5	250	200	1450
			880	8
T.G.BXG	250WFB-AD2	1450	340	35	75	5	250	200	1660
			400	33
			450	31
T.G.BXG	250WFB-AD3	1450	500	28.5	75	5	250	200	1660
			600	22.5
			720	18
T.G.BXG	250WFB-BD	1450	350	45	90	5	250	200	1800
			380	40
			450	37
T.G.BXG	250WFB-BD1	1450	300	50	90	5	250	200	1800
			350	47
			380	45
T.G.BXG	250WFB-BD2	1450	200	57.5	90	5	250	200	1800
			260	55
			290	52.5
T.G.BXG	250WFB-BD3	1450	480	30	90	5	250	200	1800
			628	24.5
			800	20
T.G.BXG	300WFB-AD	1450	500	26.5	90	5	300	250	1880
			550	25
			600	23.5
T.G.BXG	300WFB-AD1	1450	400	42	90	5	300	250	1988
			420	35
			460	33
			500	31
T.G.BXG	300WFB-AD2	1450	750	30	132	5	300	250	2058
			960	25
			1255	18

材質代號  material code	型號  type	轉速  speed	流量 Q  capacity	揚程  head	配套功率  matching power	允許吸深  permissible suctioned depth	吸液口徑  diameter of inlet	出液口徑  diameter of outler	整機重量  weight
		r/min	m3/h	M	kw	≤M	MM	MM	kg
T.G.BXG	300WFB-AD3	1450	350	50	110	5	300	250	2280
			400	47.5
			450	45
T.G.BXG	300WFB-BD	1450	250	57.5	110	5	300	250	2280
			320	55
			345	52.5
T.G.BXG	300WFB-BD1	1450	678	55	200	5	300	250	2480
			780	47.5
T.G.BXG	300WFB-BD2	1450	900	30	160	5	300	250	2388
			740	40
			590	50
T.G.BXG	300WFB-BD3	1450	600	57	185	5	300	250	2400
			750	45
			850	40
			978	35
T.G.BXG	300WFB-CD	1450	860	42.5	200	5	300	250	2480
T.G.BXG	300WFB-CD1	1450	700	57.5	220	5	300	250	2508
			780	52
			890	45
T.G.BXG	350WFB-AD	1450	550	56.5	90	5	350	300	2500
			600	25
			790	23.5
T.G.BXG	350WFB-AD1	1450	580	35	145	5	350	300	2780
			690	33
			820	31
T.G.BXG	350WFB-AD2	1450	450	42.5	110	5	350	300	2630
			500	40
			550	37.5
T.G.BXG	350WFB-AD3	1450	500	50	145	5	350	300	2785
			535	47.5
			590	45
T.G.BXG	350WFB-BD	1450	306	57.5	110	5	350	300	2630
			356	55
			400	52
T.G.BXG	350WFB-BD1	1450	840	55	250	5	350	300	2785
			950	48
			1200	40
T.G.BXG	350WFB-BD2	1450	886	57.5	280	5	350	300	3088
			980	52.5
			1186	45
T.G.BXG	350WFB-BD3	1450	860	42	200	5	350	300	2508
			1050	35
			1180	32
T.G.BXG	350WFB-CD	1450	1200	35	220	5	350	300	2688
			1320	32
T.G.BXG	350WFB-CD1	1450	1156	40	250	5	350	300	2886
			1280	35
T.G.BXG	350WFB-CD2	1450	1128	45	280	5	350	300	3080
			1050	50
T.G.BXG	350WFB-CD3	1450	1000	57.5	315	5	350	300	3285
			1200	50
T.G.BXG	350WFB-ED	1450	900	30	160	5	350	300	2380
			1096	25
T.G.BXG	350WFB-ED1	1450	1140	30	200	5	350	300	2600
			1370	25
T.G.BXG	400WFB-AD	1450	1850	15	160	5	400	350	2860
			1520	18
			1450	20
T.G.BXG	400WFB-AD1	1450	1680	10	90	5	400	350	2150
T.G.BXG	400WFB-AD2	1450	1600	8	75	5	400	350	1800
T.G.BXG	400WFB-AD3	1450	2050	5	55	5	400	350	1750
T.G.BXG	400WFB-BD	1450	1700	20	185	5	400	350	2500
			2085	15
T.G.BXG	400WFB-BD1	1450	1600	22.5	200	5	400	350	2650
			2000	18
T.G.BXG	400WFB-BD2	1450	2226	20	250	5	400	350	2880
			1880	25
T.G.BXG	400WFB-BD3	1450	1700	30	280	5	400	350	2980
			2506	20
T.G.BXG	400WFB-CD	1450	2308	8	110	5	400	350	2650
T.G.BXG	400WFB-CD1	1450	1880	12	132	5	400	350	2750
T.G.BXG	400WFB-CD2	1450	2280	12	160	5	400	350	2860
T.G.BXG	400WFB-CD3	1450	1905	18	200	5	400	350	2850
T.G.BXG	450WFB-AD	1450	1650	35	315	5	450	400	3250
			2880	20
T.G.BXG	450WFB-AD1	1450	2890	5	90	5	450	400	2650
T.G.BXG	450WFB-BD	1450	2825	8	132	5	450	400	2880
T.G.BXG	450WFB-BD1	1450	2825	12	200	5	450	400	2968
T.G.BXG	600WFB-AD	1450	3400	8	160	5	600	450	3080
T.G.BXG	600WFB-BD	1450	4280	8	200	5	600	450	3080
T.G.BXG	600WFB-CD	1450	4020	5	110	5	600	450	2850
T.G.BXG	800WFB-AD	1450	4520	5	132	5	800	600	3280
			5480	5
T.G.BXG	800WFB-CD	1450	6850	5	200	5	800	600	3380
