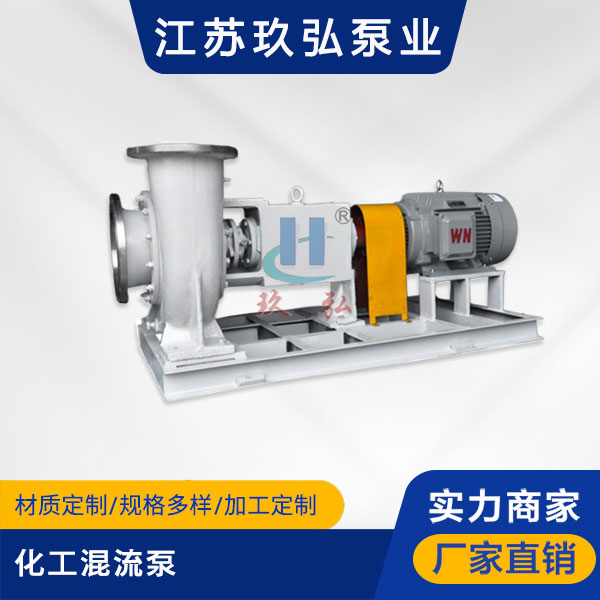

SPP型化工混流泵

SPP混流泵是介於離心泵和軸流泵之間的一種泵，又稱斜流泵。適用於化工流程中強製循環、海水養殖、城市煤氣工程、水處理係統。SPP泵能夠經濟有效地輸送大流量、低揚程的、純淨的或含有一定顆粒的，化學中性的或有腐蝕性的液體（強腐蝕性液體需說明）。SPP化工泵性能高、能耗小，泵在整個機能範圍內的能耗平均，可以在閉閥下啟動，而電機不至過載，過流截麵大，不易堵塞，結構緊固，使用壽命長。

SPP混流泵與離心泵、軸流泵的不同

1）從流量、揚程來比較

SPP混流泵的流量比離心泵大，比軸流泵小；

SPP混流泵的揚程比軸流泵高，比離心泵小；

SPP的流量從每小時數百噸到數千噸不等，揚程從5米到20米左右。

2）從液體流出方式來比較

當電動機帶動葉輪旋轉後，SPP既能產生離心力，也能產生軸向推力，是離心泵和軸流泵的綜合。離心泵葉輪旋轉隻有離心力，軸流泵葉輪旋轉隻有軸向推力。

混流泵的結構，不管是蝸殼式混流泵還是導葉式混流泵，都是同樣由葉輪、泵殼、泵軸、軸承和填料密封裝置五個部件組成（圖3-18）。蝸殼式混流泵的外形酷似離心泵；而導葉式混流泵的外形則很像軸流泵。混流泵葉輪形狀粗短，它一部分像離心泵的葉輪；一部分又像軸流泵的葉輪，葉片是螺旋形扭曲葉片，葉輪葉片間的流道較寬，葉片出口邊傾斜;它與離心泵和軸流泵葉輪內水流狀況不同。水在混流泵葉輪中流動．是軸向進來．以傾斜的方向流出去，所以，混流泵又叫做斜流泵。泵殼的結構形式有兩種：一是蝸殼形．例如HB型混流泵，基本上與離心泵相同，但其泵體寬大，臥式安裝使用；另一是圓筒形．例如導葉式混流泵、農排泵，它們與立式軸流泵相似，泵體內也裝有導葉，立式安裝使用。

混流泵是一種“拉出”式結構泵，在檢查和拆卸葉輪和軸封時，毋須將與泵體相連接的管路拆開。 裝有精密加工的泵軸，裝有稀油潤滑的軸承，在填料函蓋中裝有防護軸套。 軸承箱的油位，可由恒位油杯來控製。 泵體的支腳，可承受來自管路的任何載荷，並直接傳遞給基礎。這樣，轉子不會因為泵承受受載荷而產生彎曲，從而保證軸承的最佳使用壽命。 由於較大的過流麵積，從而減少阻塞。 泵的旋轉方向，從驅動端看，為順時針方向。動力驅動可采用電動機或內燃機。泵裝置上可以配備完整的放氣裝置，有利於吸入管路的排氣。
